電容式液位計國家標準 GB/T 14324-93
1.
主題內容與適用范圍
2.
引用標準
3.
產品分類
4.
技術要求
5.試驗方法
5.1 試驗條件
5.1.1 環境條件
5.1.1.1 參比大氣條件
溫度：20±2℃；
相對濕度：60%~70%；
大氣壓力：86~106kPa.
5.1.1.2 正常試驗大氣條件
無需在參比大氣條件下進行的試驗，推薦采用下列大氣條件：
溫度：15~35℃；
相對濕度：45%~75%；
大氣壓力：86~106kPa
試驗期間：溫度變化應不大于1℃/min。
5.1.1.3 其它環境條件
磁場：除地磁場外，無其它外界磁場；
機械振動：無影響性能的機械振動。
5.1.1.4 動力條件
交流供電電源：電壓：220±2.2V;頻率：50±0.5Hz；諧波含量：小于5%。
直流供電電源：電壓：12±0.12V，24±0.24V。
5.2 試驗的一般規定
5.2.1 每條試驗前允許調整“下限值”和“量程”，在各條試驗過程中，不得進行調整。
5.2.2 除非條款中另有規定，影響量試驗時，應只有涉及的影響量在規定范圍內變化，其它影響量在規定條件下保持恒定。
5.2.3 試驗采用的測量儀器的誤差限應不大于被測儀表允許基本誤差限的四分之一。
5.2.4 儀表通電后，應按制造廠規定的時間預熱，如未規定，則預熱30Min.
5.2.5 除非條款中另有規定，試驗時用自來水作被測導電介質；用相對介電常數為2±0.2的油（牌號為NY260油，其質量指標應符合GB 1922的規定）作被測非導電介質。
5.3 試驗方法
5.3.1 外觀
用目視檢查
5.3.2 基本誤差、回差和重復性試驗
依次對儀表時間0,10%，20%，30%，40%，50%，60%，70%，80%，90%，100%量程的輸入信號，記下相應各點儀表標示值或輸出信號。在輸入信號的下限值和上限值均應保持1min。然后改變測量行程方向，共測三個循環。
用上述三個循環得到的數據，計算每個循環、每個行程、每個試驗點的基本誤差；
儀表的基本誤差由各被測點中的最大正或負誤差確定。
回差由上行程平均值與下行程平均值之間的最大差值確定。
重復性誤差由同一行程、同一被測點各次測量得到的誤差確定，并由各誤差與其平均誤差值偏差的方根計算得到。
5.3.3 交流分量試驗
輸出信號分別為量程的10%、50%、90%時，測量輸出端負載電阻（輸出信號為4~20mA時為250Ω，輸出信號為0~10mA時為200Ω）兩端的交流電壓。
允許以標準電容箱模擬液位變化。
5.3.5 主電源變化
主電源變化試驗時，儀表的輸入信號恒定在量程的50%±5%上。
電源電壓和頻率按下列組合變化時，記下儀表示值或輸出信號的變化；
電壓公稱值的（110%、85%）
頻率公稱值的（102%、90%）
5.3.6 外磁場干擾試驗
試驗時，儀表輸入信號恒定在量程的50%±5%上。
將儀表放在由頻率為50Hz的交流電產生的磁場強度為400A/m的外磁場中心轉臺上，標準儀表應離開磁場至少3m，改變磁場相位和方向，記下儀表示值或輸出信號的變化。允許用標準電容箱模擬液位變化。
5.3.7 串模干擾試驗

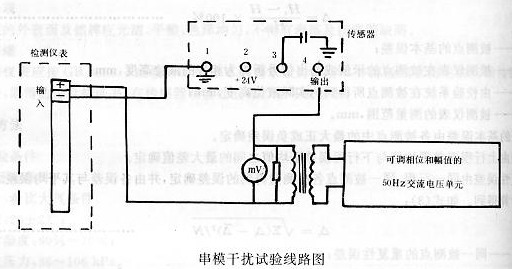

試驗線路見下圖，試驗在量程的10%、90%兩點上進行，串模干擾電壓由變壓器次級產生，變壓器次級用最大為10Ω的負載電阻并聯，再與檢測儀表輸入電路串接。
調節變壓器初級電壓，使次級負載電阻兩端電壓為50mV（峰值），試驗時先不加串模干擾，記下兩個試驗點的數值，再加上串模干擾電壓，比較兩個試驗點數值的變化。
允許用標準電容箱模擬液位變化
5.3.8 長期穩定性試驗
儀表在參比試驗條件下，用量程的90%恒定輸入信號運行30 d，試驗前，儀表施加量程的90%輸入信號，運行24h，然后分別測量和記錄在量程的90%、10%輸入信號的儀表示值或輸出信號，試驗結束后，緊接著測量和記錄上述兩個測量點的儀表示值或輸出信號計算儀表的下限值和量程，比較試驗前后的變化。
允許用標準電容箱模擬液位變化。
5.3.9 環境溫度試驗
試驗溫度應在規定的環境溫度范圍內進行，試驗溫度從+20℃開始，每次升高或降低20℃，試驗溫度應逐步變化，每一溫度允差為±2℃，每一溫度應保持不少于2 h。
當儀表是分體結構，且環境溫度范圍不同時，兩者可分別試驗，但兩者間導線須接好。
試驗在量程的90%±5%上進行，記錄每一溫度時，儀表示值或輸出信號，計算溫度每變化10℃儀表標示值或輸出信號的變化。
5.3.10 恒定濕熱試驗
儀表在不包裝不通電情況下放入濕熱試驗箱內，升溫至40±2℃，2h后再加濕，使相對濕度保持在93＋2－3%范圍內，試驗持續48h。在試驗最后2h，對儀表供電，觀察儀表是否工作。
試驗結束，從濕熱箱內取出儀表，并在取出后2h內測量儀表的絕緣電阻，并檢查儀表應符合第4.1~4.3和4.16條的要求。
5.3.11 機械振動試驗
儀表按GB 4451 的規定進行試驗。儀表以規定安裝方式安裝在振動試驗臺上，并施加50%±5%的量程輸入信號，在三個相互垂直的軸線上依次進行振動試驗，其中一條軸線應為鉛垂方向。
試驗分三個階段進行：
第一階段：初始振動響應檢查
按照儀表的工作條件和安裝類別選擇適當振動試驗等級（如1-A，1-B，2-A,2-B）.
根據振動試驗等級，確定相應的振動試驗參數（頻率、位移振幅、加速度幅值），以對數規律連續掃描方式作振動響應檢查，掃描速率為0.5oct/min。
在振動響應檢查時，應注意記錄出現機械諧振和其他相應現象的頻率，并記錄第一階段發現的最危險頻率試驗。如未發現明顯的危險頻率，則在規定頻率范圍上限頻率進行試驗。
第三階段：最后振動響應檢查
本階段的目的是確定儀表經受耐久性試驗后，儀表的振動響應特性是否發生變化。試驗方法與第一階段相同。
最后檢測：振動試驗后儀表仍應符合第4.1~4.3和4.16的要求。
5.3.12 絕緣電阻試驗
試驗時，儀表不接電源，儀表各開關應接通，并將電源端子和輸出端子分別短接，用500V兆歐表測量第4.13.1條規定的各端子之間的絕緣電阻。
5.3.13 絕緣強度試驗
將儀表的試驗端子分別接到介質擊穿儀上，緩慢地將電壓升到1500±150V，并保持1min，儀表應無擊穿后閃弧。然后，緩慢將試驗電壓降至零值，切斷電源。
5.3.14 密封性試驗
將儀表或傳感器安裝在壓力試驗設備上，試驗壓力為額定工作壓力的1.5倍，持續20min。試驗后應符合4.14和4.16條的要求。
5.3.15 運輸條件使用
試驗方法按ZBY 002,試驗后應符合第4.1~4.3和4.16條的要求。
6.
檢驗規則
7.
標志、包裝和貯存
